Un fil électrique dont la section est inadaptée au circuit qu’il alimente ne provoque pas toujours une coupure franche. Le problème s’installe souvent de façon progressive : échauffement localisé, isolation qui ramollit, connexion qui se dégrade. Identifier la nature exacte du défaut (faux contact, défaut d’arc, court-circuit) change radicalement la réponse à apporter et le niveau d’urgence.
Faux contact, défaut d’arc ou court-circuit : tableau de diagnostic différentiel
Les concurrents regroupent souvent tous les symptômes électriques sous une même étiquette. La réalité est plus nuancée : chaque type de défaut produit des signaux distincts. Le tableau ci-dessous synthétise les différences observables sans instrumentation professionnelle.
Lire également : Normes du tableau électrique dans la salle de bain
| Critère | Faux contact | Défaut d’arc | Court-circuit |
|---|---|---|---|
| Symptôme principal | Fonctionnement intermittent d’un appareil ou d’un point lumineux | Crépitements, grésillements audibles près d’une prise ou d’un interrupteur | Déclenchement immédiat du disjoncteur à la mise sous tension |
| Odeur | Absente ou très légère | Plastique chaud, caoutchouc, odeur intermittente | Odeur de brûlé franche, parfois traces de suie |
| Chaleur locale | Prise ou connexion tiède | Point chaud marqué sur la prise, l’interrupteur ou le tableau | Échauffement brutal, décoloration ou noircissement visible |
| Disjoncteur | Ne déclenche pas ou rarement | Peut déclencher le différentiel si l’arc atteint la terre | Déclenche systématiquement, y compris le disjoncteur divisionnaire |
| Urgence | Moyenne : à traiter rapidement | Élevée : risque d’incendie latent | Très élevée : couper immédiatement le circuit |
Un faux contact résulte le plus souvent d’une connexion lâche ou oxydée. Le courant passe par intermittence, ce qui explique les lumières qui clignotent ou l’appareil qui fonctionne puis s’arrête sans raison apparente.
Le défaut d’arc est plus sournois. Il se produit quand le courant « saute » entre deux conducteurs proches ou entre un conducteur et la terre à travers un isolant dégradé. Les grésillements et les étincelles visibles dans une prise sont des indicateurs directs.
A lire également : Erreur e15 lave-vaisselleSiemens : Signes d'alerte et solutions à connaître

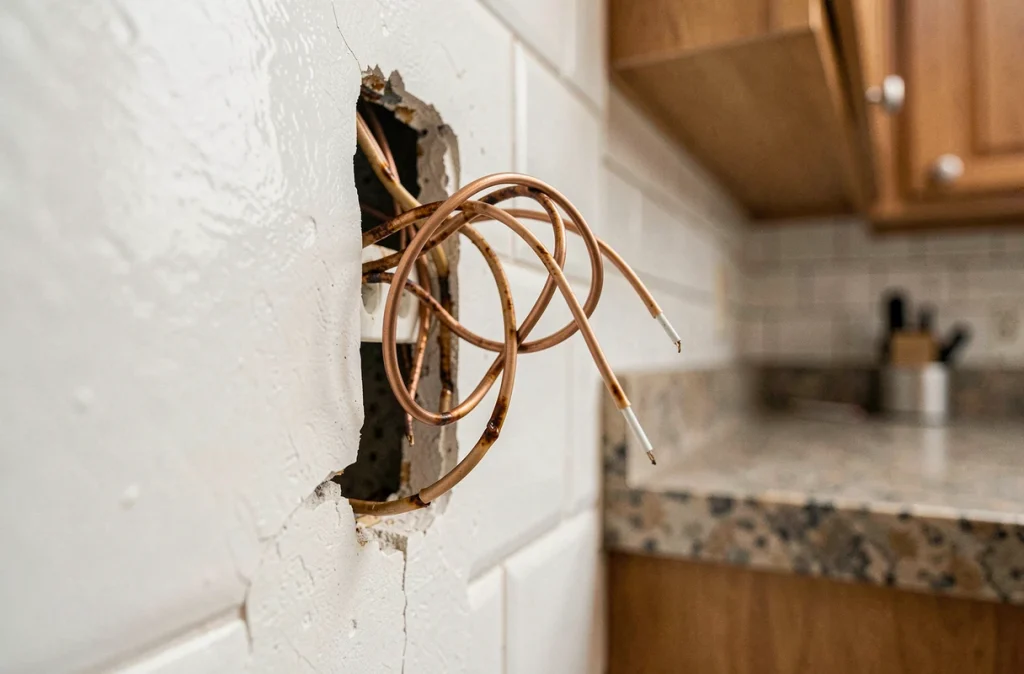

Section de fil électrique inadaptée : pourquoi l’échauffement est le premier signal
Quand un câble de section trop faible alimente un circuit, la résistance du conducteur augmente. Cette résistance supplémentaire se traduit par un échauffement du fil, de la gaine et des connexions. Un câble sous-dimensionné chauffe avant de provoquer un déclenchement, ce qui rend le problème invisible au tableau électrique pendant des mois.
La gaine PVC des fils électriques ramollit sous l’effet de la chaleur. À terme, l’isolant se fissure, rapproche les conducteurs et crée les conditions d’un défaut d’arc ou d’un court-circuit. Ce scénario explique pourquoi une installation peut fonctionner pendant des années avec une erreur de section avant qu’un incident ne survienne.
Ce que vous pouvez vérifier sans ouvrir le tableau
- Placez la main (sans la laisser) sur les prises alimentant des appareils puissants (four, cumulus, plaque). Une prise chaude au toucher signale un point de surchauffe à faire diagnostiquer sans attendre.
- Observez les plaques de finition des interrupteurs et prises : toute décoloration jaunâtre ou brunâtre trahit un échauffement prolongé, même si la prise semble fonctionner normalement.
- Sentez autour des prises après une période d’utilisation. Une odeur de plastique chaud, même fugace, ne doit jamais être ignorée.
Ces trois vérifications ne remplacent pas un diagnostic électrique complet, mais elles permettent de repérer les circuits les plus à risque.
Câblage défectueux et disjoncteur : interpréter le comportement du tableau
Le déclenchement du disjoncteur n’a pas la même signification selon qu’il touche le disjoncteur divisionnaire (celui du circuit concerné), le différentiel ou le disjoncteur général.
Un divisionnaire qui saute sur le même circuit de façon répétée oriente vers une surcharge ou un court-circuit sur ce circuit précis. Si le problème survient dès la remise sous tension, sans qu’aucun appareil ne soit branché, le défaut se situe dans le câblage lui-même (fil écrasé, connexion fondue, isolant percé).
Le déclenchement du différentiel, en revanche, signale une fuite de courant vers la terre. C’est le scénario typique d’un fil dont la gaine est entamée par des rongeurs ou percée lors de travaux de rénovation. Le courant s’échappe du circuit normal et le différentiel remplit son rôle de protection.
À l’inverse, un faux contact ne déclenche généralement rien au tableau. C’est ce qui le rend dangereux : l’installation semble fonctionner, le disjoncteur ne réagit pas, mais la connexion défaillante chauffe à chaque sollicitation.
Signes périphériques d’un fil électrique endommagé souvent négligés
Plusieurs indices échappent aux vérifications classiques parce qu’ils ne concernent pas directement les prises ou le tableau.
- Picotements au toucher sur une prise ou un appareil métallique : ce signe traduit une fuite de courant active. Le circuit de terre est probablement défaillant ou le fil de terre est sectionné.
- Présence d’humidité ou d’eau à proximité du câblage (sous-sol, vide sanitaire, salle de bain) : l’eau dégrade l’isolant des câbles et facilite les fuites vers la terre ou les défauts d’arc.
- Gaines fendillées visibles dans les combles ou le garage : une gaine qui se désagrège expose le câble aux rongeurs, à l’humidité et aux contraintes mécaniques.
- Fils apparents non protégés, raccordés avec du ruban adhésif ou des dominos non fixés : ces bricolages multiplient les points de faux contact et les risques d’échauffement.
Ces signes périphériques sont rarement couverts dans les guides en ligne alors qu’ils précèdent fréquemment les pannes graves. Un câble percé lors de travaux peut rester fonctionnel des mois avant que le défaut ne devienne critique.
Diagnostic électrique : quand faire appel à un professionnel
Tous les défauts décrits dans cet article ne nécessitent pas le même niveau d’intervention. Un faux contact sur une prise peut parfois se résoudre en resserrant une connexion. Un défaut d’arc ou un court-circuit récurrent dans un câblage encastré exige en revanche l’intervention d’un électricien qualifié, équipé d’un mégohmmètre pour mesurer la résistance d’isolement des câbles.
Le diagnostic professionnel identifie le circuit fautif et la nature exacte du défaut. Il permet aussi de vérifier si la section des fils correspond aux protections installées au tableau, ce qui reste la cause racine de nombreux échauffements inexpliqués.
Un tableau électrique dont les disjoncteurs divisionnaires ne correspondent pas aux sections de câbles en aval ne protège pas correctement l’installation. Cette erreur de dimensionnement passe inaperçue tant qu’aucun appareil ne sollicite le circuit à sa capacité maximale. Le jour où la charge augmente (nouvel appareil, cumul d’usages), le fil chauffe et le cycle décrit plus haut s’enclenche.
